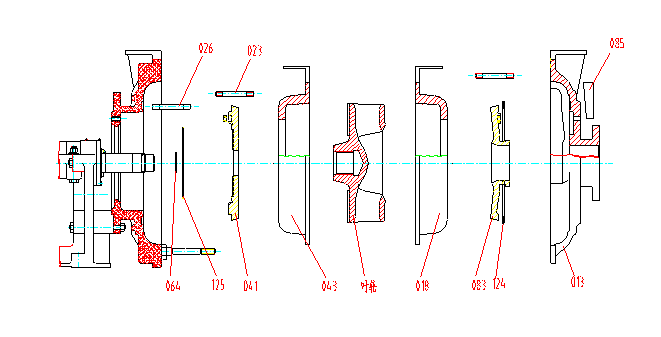

渣漿泵的安裝（橡膠護套）—（四個零件組成）

1、在付葉輪和軸定位槽處涂一些潤滑油，并根據泵的要求裝上葉輪“O”型圈，（064或217）或軸套“O”型環（109）拜見有關的零件圖。保證“O”型圈定位。

2、安裝內襯密封125，泵體護板041，護套雙頭螺栓026，泵體護套043和雙頭螺栓023。

a)、護套密封125裝在泵體的密封槽內（平面朝下）最好運用橡膠黏合劑固定。

b)、在泵體護板041的螺紋凸臺上擰上雙頭螺栓026并擰緊。

c)、在一個鉤子上懸掛吊管，將泵體護板放在邊沿上，并將吊管推入護板孔內，起吊裝有護板的吊管，從軸螺紋端裝入。螺栓與孔對準，將泵體護板推上泵體，擰上螺母，不要夾緊，拆卸吊管。

d)、在泵體護套043的螺紋凸臺上，擰上雙頭螺栓023并夾緊。

e)、利用吊鉤起吊泵體護套，螺栓與泵體螺孔對準，推止泵體，擰上螺母。

3、安裝葉輪

a)、軸鍵070安裝在鍵槽內，軸扳手306擰在鍵上，檢查托架B側夾緊螺母（012）是否夾緊是以水平固定軸鍵安裝，但不要鎖緊。

利用軸扳手抱住軸，并在軸上擰上固定螺母303，錐面將按其正確的方位固定泵體護板，夾緊泵體護板和泵體護套上的一切螺母，取下固定螺母。

b)選擇泵特定運用所規則的正確型式的葉輪，在螺紋外涂油脂，經過鋼繩或吊鉤運用吊車提高葉輪并擰在軸上。

經過在葉片之間插入一個鐵棒和運用軸扳手抱住軸來夾緊葉輪。在安裝間要保證軸上的各個“O”型圈不得損壞，并且它們完全被各種套等等所覆蓋。

4、安裝泵蓋018，前護板083和雙頭螺栓，楔板085，內襯密封124，泵蓋護套018，湖螺栓026。

a)、泵蓋013放在恰當?shù)闹紊希ㄟM(jìn)口法蘭朝下）以便保持法蘭大約高于地面1英尺。

b)、護套密封124放在泵蓋的密封槽內（平面朝下）。

c)、在前護板上裝雙頭螺栓026，螺栓與泵蓋孔對準定位，擰上螺母夾緊。

d)、經過泵蓋頸部上的槽口插入楔板085（如需要）。均勻敲入直至前護板牢固地固定在泵蓋上為止。

e)、在泵蓋護套螺紋凸臺上擰上雙頭螺栓085，放入泵蓋上并保證螺栓與泵蓋上的孔對準，擰上螺母夾緊。

f)、提高安裝成一件的泵蓋，前護板和泵蓋護套，泵蓋的孔與泵體上的螺栓對準。

注：

大型泵蓋裝有便于起吊的吊環螺栓孔。

在泵蓋螺栓上擰上螺母，均勻地夾緊。

5、安裝密封零件（金屬壓蓋或填料箱）

密封零件的安裝，必須遵照密封安裝一節規則進行。
